耐火浇筑料是由一定级配的耐火骨料、粉料、高温氧化铝等。按耐火骨料分为:粘土质、高铝质、刚玉质、硅质、镁质、铬质、锆英石质和碳化硅质耐火浇注料等。
简介: 耐火浇注料,又称水质浇注料,产品型号:HT-160A型、HT135B型,HT-130C型包括高性能的耐磨耐火浇注料,是以捣打、振动方法施工不定形耐火材料。
耐火浇注料,又称水质浇注料,产品型号:HT-160A型、HT135B型,HT-130C型包括高性能的耐磨耐火浇注料,是以捣打、振动方法施工不定形耐火材料。具有优异的耐火耐磨性、使用温度(不小于1600℃-1100℃),以施工工艺必须模板制作浇灌震动时间不小于5分钟、自然养护不小于72小时,然后后需烘炉、烘炉方式、木柴烘炉、蒸汽烘炉、燃煤烘炉、燃油烘炉机烘炉,烘炉时间不小于10天时间,然后取样化验水分、不高于3%后正常使用。广泛适用于电力、冶金、钢铁、陶瓷、石油化工等锅炉筑炉大面积使用。
耐火浇筑料是由一定级配的耐火骨料、粉料、高温氧化铝等。按耐火骨料分为:粘土质、高铝质、刚玉质、硅质、镁质、铬质、锆英石质和碳化硅质耐火浇注料等。按8%水量配比使用,加减水剂0.001%、然后搅拌使用。按硬化方式分为:气硬性或热硬化耐火浇注料叁种。
耐火浇注料在使用时,应具有良好的卫生环境。硬度性才能达到受力后不变形而不破坏的性能,一般用浇注料指数表示,铝含量为准。
耐火浇筑料通常选择能与水很搅拌、高铝熟料、电熔刚玉等作骨料。结合粘土是可塑料的重要原料,除要求其可塑性和结合性良好外,还应重视粘土的烧结性能和碱含量指标。可塑料中因掺有一定数量的结合粘土,用它砌筑的炉如果加水过大收缩量会过大,就会造成炉体损坯。加入适量的氧化铝等微粉,即可减少干燥收缩和高温加热收缩。在烘炉期间温度控制在50℃到250℃不等,按照烘炉方案曲线图进行烘炉。通常浇注料加热至900~1100℃以上进入烧结,冷态强度增高。在900~1100℃以前热态抗折强度比冷态抗折强度高;当温度达到1700℃以上,部分浇注料呈软化状态,则热态强度比冷态强度低,随温度升高,热态强度与冷态强度呈现完全不同变化趋势,热态强度逐渐降低,冷态强度持续升高。
耐火浇注料的适用范围:
循环流化床锅炉炉衬、链条炉整体浇筑,以及炉顶和卫燃带旋风分离器等处的防磨处理。
耐火浇注料料的施工工艺:
本材料采用震动密实成型方法进行施工,施工前将所需部位,料坯模板制作平整靠紧并牢固,震动完的料坯的接缝以保证料密实。正确的锚固件对于支撑片状浇注料是很重要,使用刚硬的锚固钉梢,锚固钉梢上下左右间隔约为150mm~250mm,料柸厚度可以根据不同炉型的设计钢筋网要求需要决定并保留好膨胀缝。
耐火浇筑料的储存方法不
避免露天存放,防止太阳光直接照射。夏天,应存放在阴冷潮湿的地方,冬天防冻。

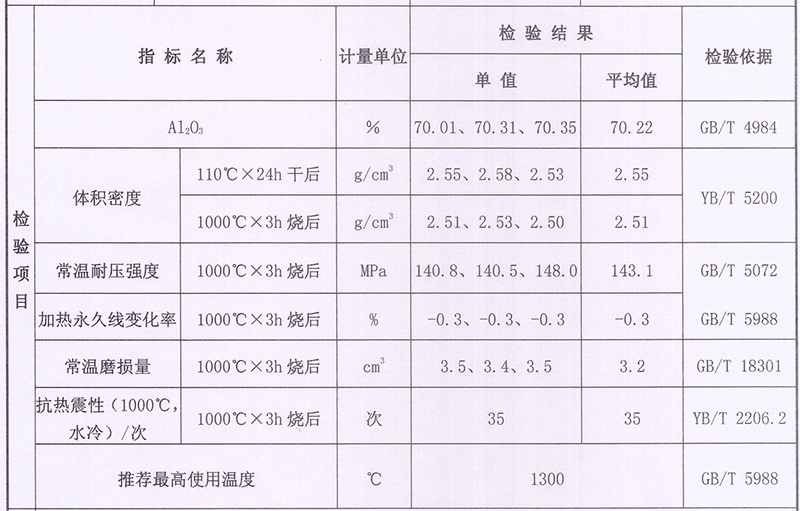

技术参数
